Isolamento Elettrico

Nomex® Carta e cartone di aramide

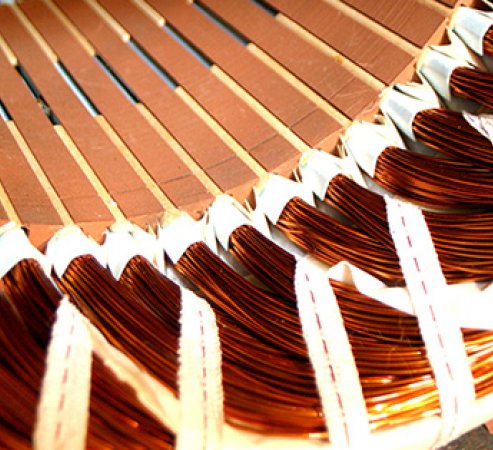

La carta aramidca Nomex® trova applicazione principalmente come isolante dielettrico per alte temperature. Le curve di invecchiamento mostrano che un sistema di isolamento a base di carta Nomex® ha una vita utile superiore a 20.000 ore a 220°C. Oltre ad allungare la vita media degli apparati elettrici il Nomex® riduce sensibilmente il numero e la probabilità di guasti, salvaguarda la macchina in caso di sovraccarichi elettrici e picchi di temperatura.

La stabilità a temperature criogeniche, l'insensibilità all'umidità, la resistenza alle radiazioni, la resistenza alla fiamma e l'atossicità dei fumi non fanno altro che completare il profilo di un prodotto unico e in molti casi insostituibile. Nomex® è classificato come isolante della classe 220(°C) dalla Underwriters Laboratories (file E34739(R)) e da tutti i principali istituti del mondo.

Tipi disponibili, dati dimensionali e di confezionamento

Nomex® T410: è il tipo base, costituito da una carta calandrata disponibile in differenti spessori.
Nomex® T411: questa carta non è calandrata ed è quindi meno resistente meccanicamente e con proprietà dielettrche meno elevate; risulta leggermente permeabile alle resine e alle vernici. Ove si richiedano strutture impregnabili con resine e vernici, sono disponibili tipi più leggeri e di minore consistenza meccanica.
Nomex® T414: il prodotto è simile al T410, ma grazie ad una variazione nelle condizioni di calandratura ha migliori caratteristiche di resistenza allo strappo (ciò vale per spessori superiori a 0,25 mm).
Nomex® T418: questa carta differisce in maniera notevole dalle precedenti, essendo prodotta da un impasto di polimero base e scaglie di mica al 50% in peso; la presenza di mica innalza la capacità di resistenza alle scariche elettriche parziali ma diminuisce le prestazioni meccaniche.

Esistono più tipi di cartoni Nomex® che ricalcano le medesime caratteristiche viste per le carte:

  • Nomex® T994 ad alta densità, ottenuti sovrapponendo numerosi strati di Nomex® normale
  • Nomex® T993 a bassa densità
  • Nomex® T992 a bassissima densità.
Note:

Le carte Nomex® sono disponibili in bobine con altezze standard; la tolleranza sul valore dell'altezza standard è di ± 4 (mm) fino a 914 (mm) e ± 7 (mm) per l'altezza 965 (mm).
Dietro richiesta è possibile fornire il materiale in rotoli tagliati in misura inferiore a quelle standard con un tolleranza di ± 2 (mm). Il diametro interno standard è di 76 (mm). Il diametro esterno standard è di 292 (mm).

A richiesta sono fornibili bobine con diametro esterno di 400 (mm) e 482 (mm) di lunghezza rispettivamente doppia e tripla.

Nomex® è un marchio registrato DuPont.

Coveme is UNI EN ISO 9001-2008 and ISO 14001 certified.
